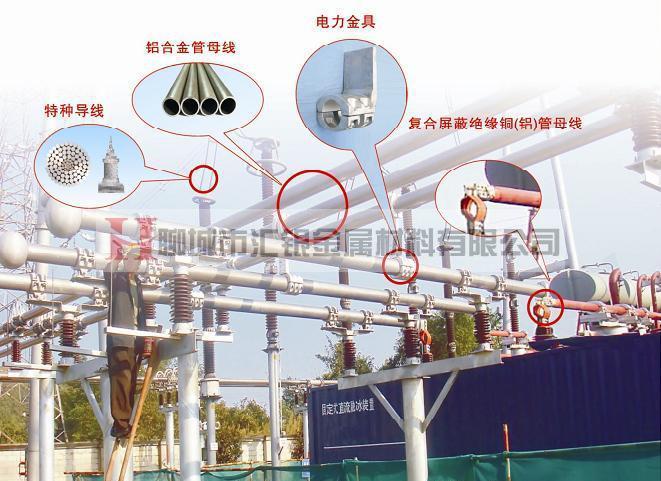

　　管形導體(6063G鋁鎂合金管母線、LF21鋁錳合金管母線、LDRE鋁鎂硅合金管母線)是空芯導體，集膚效應系數小，且有利于提高電暈的起始電壓。戶外配電裝置使用管形導體，具有占地面積小、架構簡明、布置清晰等優點。

　　鋁錳合金管母線執行標準: YS/T454-2003 鋁及鋁合金導體

　　鋁錳合金管母線產品牌號：LF21(3A21) 6063G(6063) LDRE(6R05) 1060

　　鋁錳合金管母線產品狀態：H18 T10 T6

鋁錳合金管母線安裝使用說明

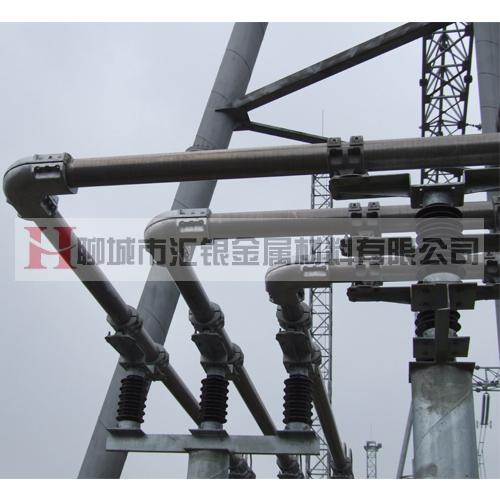

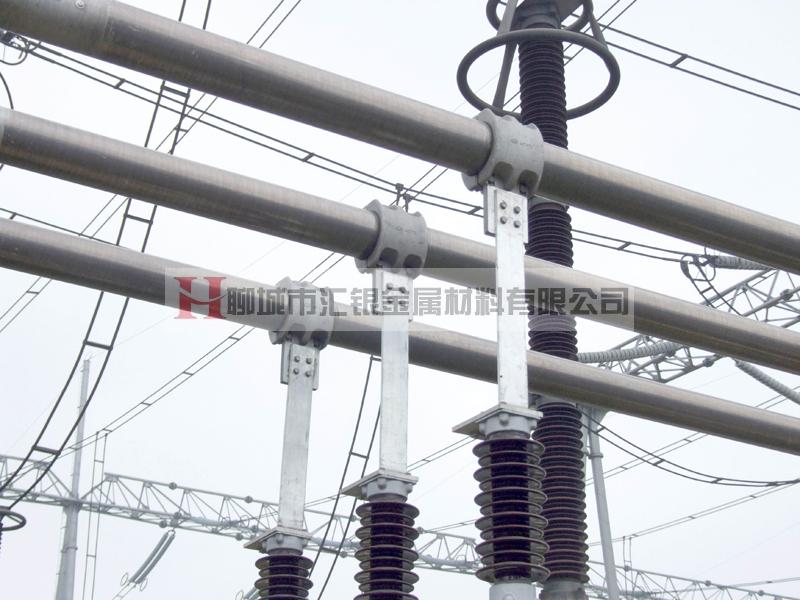

　　管型導體一般焊接后架空安裝，采用專用的管母線金具固定，由于在焊接后接頭處的強度有所降低(約為母材的65%)，為避免架空后接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多于兩個，常用鋁及鋁合金管焊接方法如下：

　　氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲(或焊條)做為電極，使它與工件產生電弧，以焊絲(或焊條)和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表面的氧化膜通過氬弧予以清除，因此既能獲得缺陷較少又純凈的優質焊縫，又能較易掌握施焊技術且能進行全位置焊接。

　　鋁錳合金管母線對氬氣的要求

　　氬氣的純度要控制在99.9%以上，其中雜質氧小于0.005%以下，氫0.005%以下，水份0.02mg/L以下，氮0.015%以下。氧、氮增多均惡化陰極霧化作用。氧超過0.3%則使鎢極燒損加劇，超過0.1%氧則使焊縫表面無光澤或發黑，氮超過0.05%熔池的流動性變壞，焊接表面成形不良。

　　鋁錳合金管母線規格明細：

　　鋁錳合金管母線 LF-21-Φ50/45

　　鋁錳合金管母線 LF-21-Φ70/64

　　鋁錳合金管母線 LF-21-Φ80/72

　　鋁錳合金管母線 LF-21-Φ100/90

　　鋁錳合金管母線 LF-21-Φ110/100

　　鋁錳合金管母線 LF-21-Φ120/110

　　鋁錳合金管母線 LF-21-Φ130/116

　　鋁錳合金管母線 LF-21-Φ130/110

　　鋁錳合金管母線 LF-21-Φ150/136

　　鋁錳合金管母線 LF-21-Φ170/156

　　鋁錳合金管母線 LF-21-Φ170/154

　　鋁錳合金管母線 LF-21-Φ170/150

　　鋁錳合金管母線 LF-21-Φ200/180

鋁錳合金管母線產品主要特性：

　　● 管母為空心導體，對流散熱條件好，溫升低，損耗小;

　　● 趨膚效應系數小，電流分布均勻，電流密度可達1.4A/mm2;

　　● 有利于提高電暈起始電壓;

　　● 安裝、維修簡單，連接方便;占地面積小，是軟導線的的1/3;

　　● 內部晶粒組織致密，抗腐蝕性強;不易覆冰、抗災能力強;

　　● 6Z63高強度耐熱鋁合金管型母線可在150°C—200°C環境下安全運行，在250°C環境下，抗拉強度可保持常溫時88%以上，該特性適合融冰裝置工程、大容量變電站工程。

系列產品：6063G(6063)鋁鎂合金管母線，LF21(3A21)鋁錳合金管母線，LDRE(6R05)鋁鎂硅合金管母線，6Z63(6063-Zr)耐熱鋁合金管母線 ，6063鋁鎂合金管管形母線、6063G鋁鎂合金管形母線、LF-21鋁錳合金管形母線、3A12鋁錳合金管形母線、LDRE鋁鎂硅合金管形母線、6R05鋁鎂硅合金管形母線、6Z63耐熱鋁合金管形母線;屏蔽式絕緣銅(鋁)管母線、電力金具、電線電纜、LGJ鋼芯鋁絞線，NAHLGJQ耐熱鋼芯鋁絞線，KLMG型跨路母線過渡金具，MGF1阻尼型封端蓋，MGZ1阻尼型終端球，MGG型固定金具，MGG型滑動線夾，SY單導線設備線夾，SYG銅鋁單導線設備線夾， MGF管形母線封端蓋， MGT T型線夾，SY設備線夾等等
